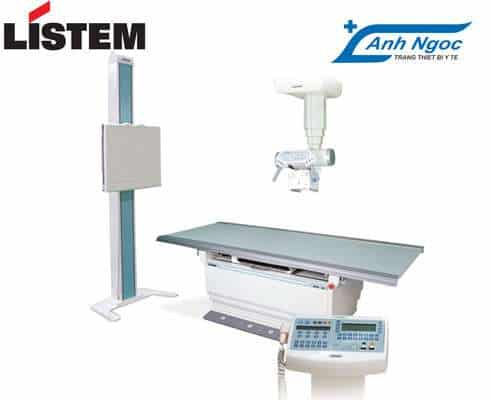

Máy Xquang REX 525R

1. Máy phát X quang (REX 525R)

– Loại: cao tần

– Điện áp cung cấp: AC 380 V ± 10%, 3 pha, 50/60 Hz

– Công suất ra danh định: 40 kW

– Dải kV: 40 -125 kV (mức tăng 1 kV)

– Dải mA: 10 – 500 mA

– Thời gian chụp: 0,001 – 10 giây

– Dải mAs: 0,01 – 512 mAs

– Điều khiển hoạt động bằng bộ vi xử lý

2. Bóng X quang (LTN-25)

– Loại: a nốt quay (Rotating Anode)

– Điện áp bóng tối đa: 125 kV

– Khả năng trữ nhiệt a nốt: 140 kHU (100 kJ)

– Kích thước tiểu điểm: nhỏ: 1,0 mm/ lớn: 2,0 mm

– Góc đích: 16^o

–  Tuổi thọ bóng đèn : ≥ 30.000 lần chụp

3. Cột bóng (SFC-31F)

– Loại: lắp sàn trần

– Chuyển động cột bóng:

+ chiều dọc: 1,342 mm

+ Chiều chéo: 240mm từ cột

+ Chiều ngang- tiêu chuẩn: 1,950 mm

+ Xoay cánh tay: ±180 độ

– Hệ thống khóa: điện từ

4. Bộ chuẩn trực (BLD-150RK):

– Chắn sáng kiểu song song bằng 2 cặp hình chữ nhật

– Độ chính xác: ± 2%

– Điện áp tối đa: 150kV Max

5. Bàn chụp (KOB-III)

– Loại: bàn bucky, mặt bàn di chuyển 4 hướng có khóa điện vận hành bằng công tắc chân

– Bucky di chuyển theo chiều dọc: 410 mm (41 cm)

– Kích thước bàn (dài x rộng x cao): 210 x 74 x 70 cm

– Mặt bàn di chuyển theo chiều dọc: 73 cm (+ 36,5/ – 36,5)

– Mặt bàn di chyển sang bên: 32 cm (± 16 cm)

– Cơ cấu khóa mặt bàn: khóa điện từ (PMB)

6. Giá chụp phổi dạng bucky  (BS-20)

– Kích thước cột: dài 214 cm

– Bucky di chuyển theo chiều đứng: 380mm – 1755 mm từ đáy

– Hệ thống khóa: khóa điện từ (PMB)

7. Cáp cao thế (HVC-6)

– Cáp siêu mềm có đầu nối

– kV tối đa: 150 kV

– Chiều dài: 6m (một đôi)

B. Tấm thu nhận ảnh X quang kỹ thuật số (DR)

Ứng dụng: Chụp Xquang tổng quát, nắn xương khớp, chấn thương chỉnh hình, thú y

Tính năng:

+ Cảm biến bản phẳng Cassette loại 17×17 inch

+ Công nghệ tự động kích hoạt

+ Hình ảnh rõ nét (127 µm)

– Cảm biến:

+ Bảng điều khiển: Silicon không định hình với TFT

+ Chất liệu: Csl:Tl

+ Độ cao điểm ảnh: 127 µm

+ Ma trận điểm ảnh: 3.328 x 3.328

– Điện tử:

+ Chuyển đổi A/D: 14/16 bits

+ Thời gian thu nhận dữ liệu: ≤2 giây (xem trước), ≤5 giây (hiển thị)

+ Giao diện truyền dữ liệu: 1 Gbps Ethernet

– Hiệu xuất:

+ DQE(0 lp/mm): typ. 65%

+ MTF (1lp/mm): typ. 60%

+ Giới hạn phân giải:  tối đa 3.9 lp/mm

+ Giải năng lượng: 40-150kVp

C. Trạm làm việc:

1. Màn hình:

– Độ phân giải: ≥1920×1080

– Kích thước: ≥24 inch

2. Máy tính:

CPU: ≥ Intel i5 hoặc tương đương

RAM: ≥ 4GB

HDD: ≥ 500GB

Đồ họa: ≥ Intel HD GRAPHIC 2000 hoặc tương đương

Hệ điều hành: ≥ Window 7 pro 32/64 bit hoặc tương đương

3. Phần mềm:

– Có tính năng tự động thu thập thông tin bệnh nhân và chụp ảnh khi chụp thông qua Danh sách công việc của DICOM.

– Có tính năng Tự động tìm kiếm Danh sách công việc ở mọi khoảng thời gian được chỉ định, tạo điều kiện cho xử lý các công việc nhanh chóng và hiệu quả.

– Có tính năng Hiển thị hình ảnh thu được trong một khoảng thời gian rất ngắn sau khi chụp ảnh.

– Có tính năng Giảm thời gian nhập thông tin bệnh nhân bằng cách tự động áp dụng Ảnh cài đặt trước, Xử lý tham số, ROI, Đánh dấu, LUT, vv theo các bộ phận cơ thể khác nhau.

– Có tính năng Cho phép người dùng chụp ảnh đồng thời trong khi thực hiện nhiều chức năng khác nhau, bao gồm truyền hình ảnh, in ấn và tìm kiếm Danh sách công việc.

– Có tính năng Cung cấp nhiều chức năng chỉnh sửa hình ảnh, bao gồm Tương phản, Đảo ngược, Lật, Xoay, ROI và Cửa sổ.

– Có tính năng Cho phép người dùng chỉnh sửa hình ảnh

– Có tính năng Chức năng quản lý hình ảnh: kiểm tra tạo, sửa đổi và xóa thông tin, di chuyển và xóa hình ảnh và quản lý lưu trữ hình ảnh.

– Có tính năng Hỗ trợ DICOM 3.0 và truyền hình ảnh đến máy chủ PACS, công việc in và danh sách công việc
